28KHz水平無方向性柱形水聲換能器
名稱：28KHz水平無方向性柱形水聲換能器
型號：DYW-28-G
量程：500m
工作溫度：-40～+80℃
頻率：28KHz±5%
工作電壓：峰值電壓＜Vpp
本產品適用于：超聲波流量計，水下測距儀
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標

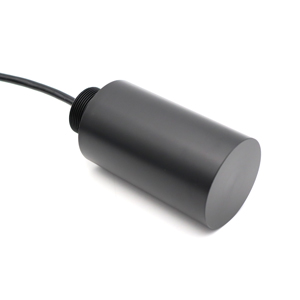

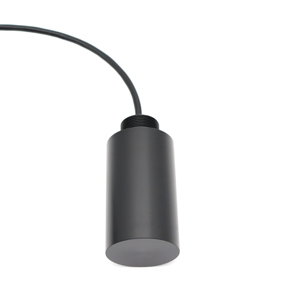

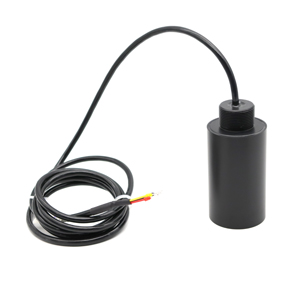

項目 | 技術指標 | 實物圖片 |
名稱 | 28KHz水平無方向性柱形水聲換能器 |
|
型號 | DYW-28-G | |
頻率 | 28KHz±5% | |
建議量程 | 500m | |
最小阻抗 | 150Ω±20％ | |
電容量 | 20000pF±20％ @1KHz | |
靈敏度 | ||
工作電壓 | 峰值電壓＜Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤10公斤或者1MPa | |
角度 | 水平無方向性
| |
外殼材質 | POM | |
用途 | 超聲波流量計，水下測距儀 | |
安裝尺寸 | 詳見產品結構圖 | |
防護等級 | IP68 | |
重量 | 340g±5％（線長：2m） | |
接線說明 | 紅：換能器＋，白：換能器－，黑：屏蔽線；（默認不帶溫度傳感器） | |

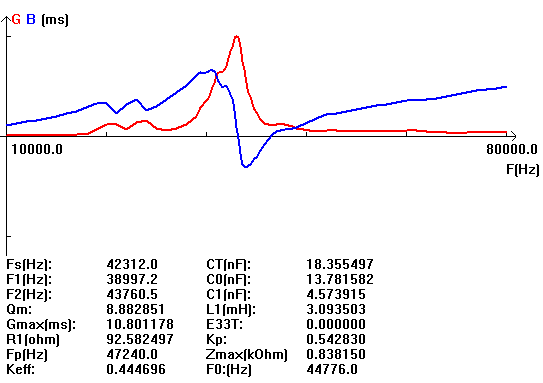

二、換能器的導納曲線圖

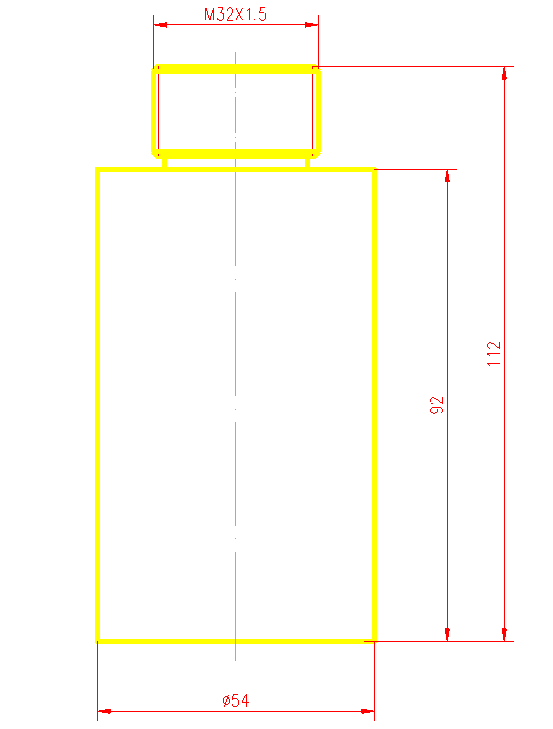

三、換能器產品結構圖
