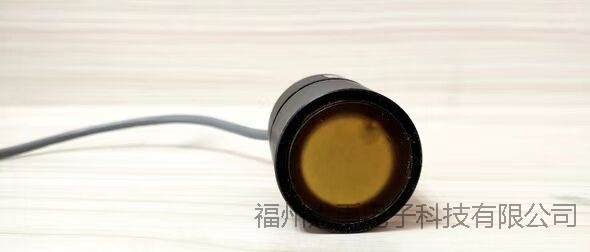

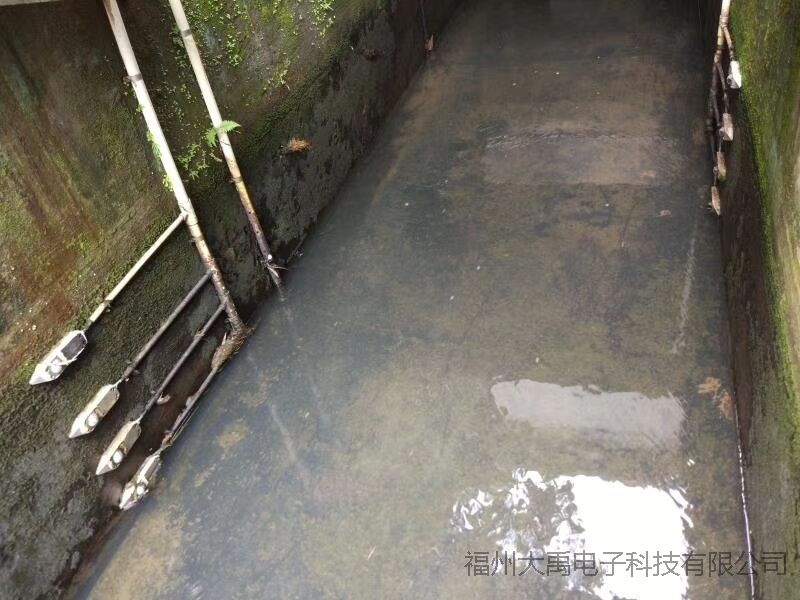

近期，客戶打來電話說我司生產的DYA-650-01E超聲波換能器原用在水下進行測距和測量流速；被對方用來做四聲道時差法超聲波流量計上，并安裝在現場渠道上已用一年之久，而且毫無問題。這是個令人高興的好消息！

眾所周知，時差式液體超聲波流量計是利用測量超聲波在管道中傳播時間原理而實現的。介質（液體）在管道中流速與超聲波沿介質順流和逆流傳播的時間差存在著線性關系。只要分別測量出超聲波順流、逆流的傳播時間，就可以依據線性關系得到沿管道路徑上各點流速的瞬時平均流速。這樣，介質流量則可以通過流速、管道截面積以及雷諾數等得到。

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于液體的流速，由此可求出液體的流速。

時差法超聲波流量測量的過程中有許多因素會造成測量誤差，其中主要的幾點是：

一、換能器安裝位置引起的誤差；測量精度與超聲波換能器的安裝尺寸有十分緊密的關系。在換能器的安裝上不可能絕對的準確，這樣就會帶入測量誤差。

二、測量電路不對稱引入的誤差；由于換能器A和B同時順流、逆流向?qū)Ψ桨l(fā)射超聲波信號，從理論上講順逆兩組超聲波信號之間的時差完全是流體流速引起的。但實際上由于換能器A的控制采集電路與換能器B控制采集電路不可能絕對的一致，在A順流向B發射信號時，由硬件電路造成的延時與B向A發射超聲波信號時的延時并不完全一樣。

三、線、面平均速度之差引起的誤差；

四、液體溫度變化引起的誤差；

五、噪聲引起的誤差；

六、液體清濁度引起的誤差；換能器A和B表面的堆積物（被污染的油液、冷凝液等）可能會使裝置不經過液體傳送超聲波脈沖。這可能會引起所謂的超聲波路徑“脫落”，路徑“脫落”會增加計量誤差。

以上所述為簡要說明，不做一一贅述。
