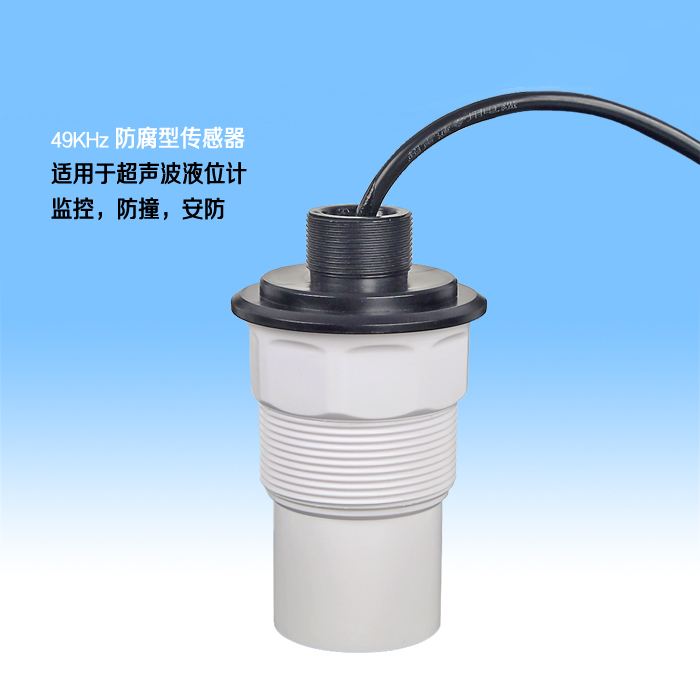

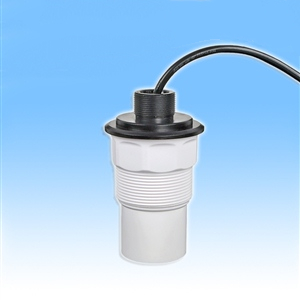

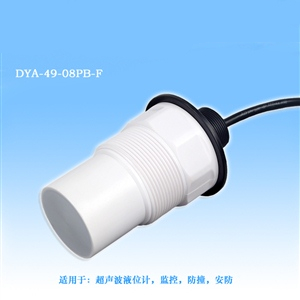

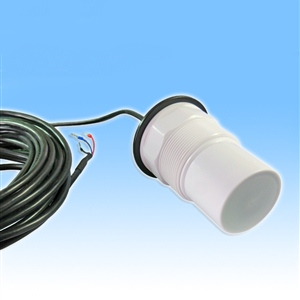

49KHz防腐型換能器 PB型（分體式）DYA-49-08PB-F
名稱：49KHz防腐型換能器 PB型（分體式）
型號：DYA-49-08PB-F
量程：0.4～8m
盲區：0.4m
頻率：49KHz±5%
壓力：≤3公斤或者0.3MPa
工作電壓：峰值電壓＜1500Vpp
本產品適用于：超聲波液位計，監控，防撞，安防
產品詳情
眾所周知，水利及環保部門使用超聲波液位計在進行檢測帶有腐蝕性液體的水位時，往往會因?yàn)榫哂懈g性的液體揮發出來的氣體，在使用過程中長期揮發會對設備的探頭造成極大的腐蝕性；因此，選擇一款性能和耐腐蝕性高的傳感器尤其重要。大禹電子生產的防腐型超聲波傳感器，經過多年市場試驗及檢測，獲得了廣大客戶的認可及肯定。在這里，感謝新老客戶對我們的大力支持及鼓勵！
下面，我們針對具體代表的DYA-49-08PB傳感器進行重點介紹
一、換能器的主要技術指標
名 稱 | 49KHz 防腐型換能器 PB型 分體式 | 工作溫度 | -40～+80℃ |
型 號 | DYA-49-08PB-F | 壓 力 | ≤3公斤或者0.3MPa |
頻 率 | 49KHz±5% | 角 度 | (波速寬度)半功率角@-3dB:8°±2 銳度角:18°±4 |
量 程 | 0.4～8m | 外殼材質 | 強酸強堿環境下可以使用（PTFE聚四氟） POM、PVDF |
等效阻抗 | 390Ω±20％ | 用 途 | 超聲波液位計，監控，防撞，安防 |
電容量 | 3400pF±20％ @1KHz | 安裝尺寸 | 吊裝螺紋 M32*1.5 底裝螺紋 M60×2或者G2A |
靈敏度 | 帶載驅動電壓：750Vpp，距離0.6m， 回波幅度400mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1500Vpp | 重 量 | 940g±5％ |
二、換能器的分類和配件
配 件 | M32×1.5螺母 | M60×2螺母 | 電纜線長 | 脈沖變壓器 |
分 體 | 選配 | 選配 | 10m | 選配 |
三、換能器的接線說明
分體（四線）：紅：換能器＋、白：換能器－、藍，黑溫度傳感器線（MF58）；
分體（三線）：紅：換能器＋、藍：溫度傳感器＋、黑：公共－；

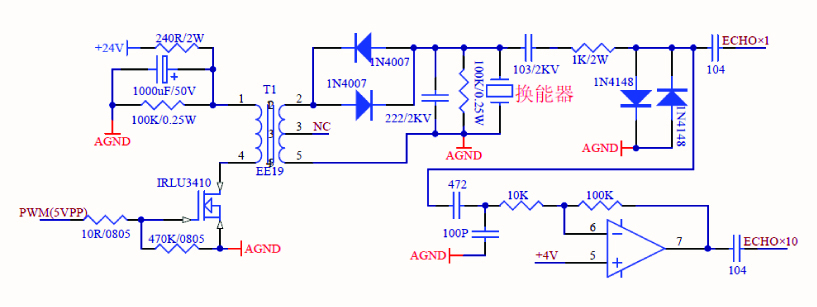

四、換能器的溫度傳感器原理圖，測試電路原理圖

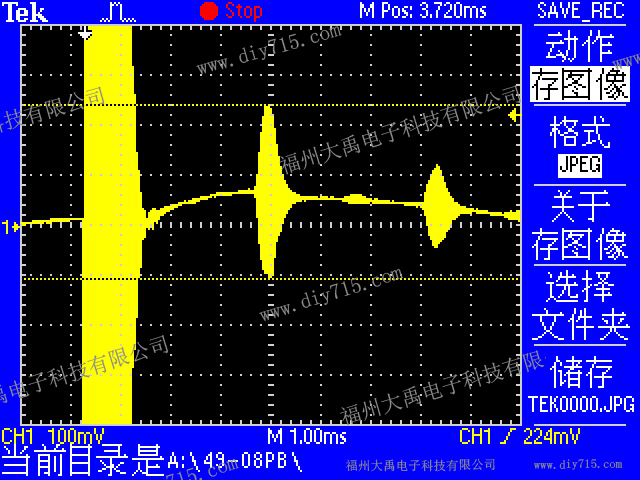

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

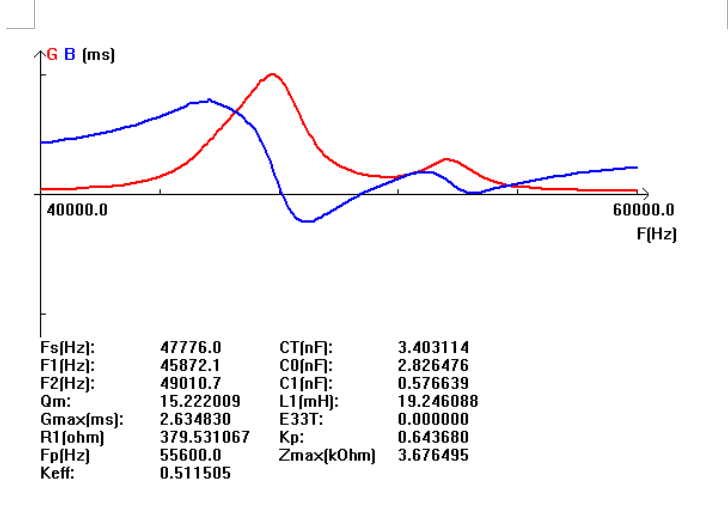

六、換能器的導納曲線圖

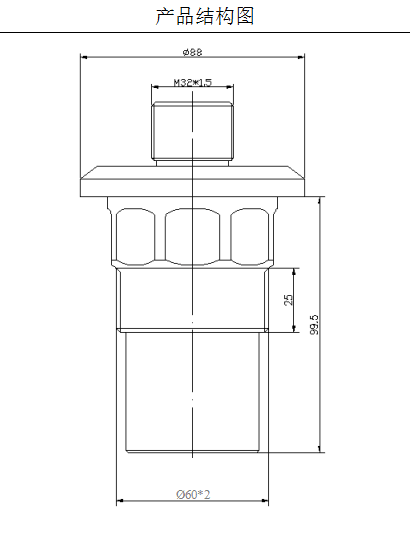

七、換能器的外形尺寸圖
福州大禹電子——超聲波換能器廠家，擁有專業的超聲波技術團隊和優良的售后服務。如有咨詢，請撥打熱線電話：0591-28082552 大禹電子將竭誠為您服務！
