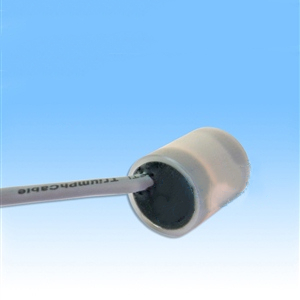

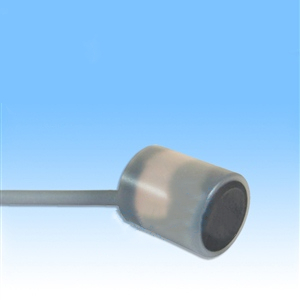

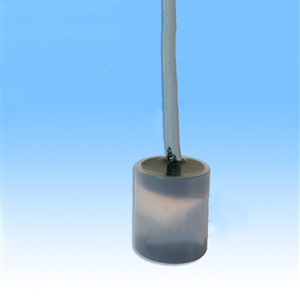

200KHz超聲波換能器DYA-200-01MC
名稱：200KHz超聲波換能器
型號：DYA-200-01MC
量程：0.10～1.5m
盲區：0.10m
頻率：200KHz±5%
壓力：16公斤或者1.6MPa
工作電壓：峰值電壓＜900Vpp
本產品適用于：超聲波氣體流量計
產品詳情
一、換能器的主要技術指標
名稱 | 200KHz 超聲波換能器 | 工作溫度 | -40～+80℃ |
型號 | DYA-200-01MC | 壓力 | 16公斤或者1.6MPa |
頻率 | 200KHz±5% | 角度 | (波束寬度)半功率角@-3dB: 10°±2 銳度角: 23°±4 |
量程 | 0.10～1.5m | 外殼材質 | PVDF |
等效阻抗 | 900Ω±20％ | 用途 | 超聲波氣體流量計 |
電容量 | 380pF±20％ @1KHz | 安裝尺寸 | 詳見產品結構圖 |
靈敏度 | 帶載驅動電壓800Vpp，距離0.3m 自發自收，接上信號25mV | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜900Vpp | 重量 | 10g±5％ (線長25cm) |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 無 | 標配25cm | 選配 |
三、換能器的接線說明
接線說明
一體式接口：紅：換能器＋，白：換能器－，黑：屏蔽線，（默認不帶溫度傳感器）

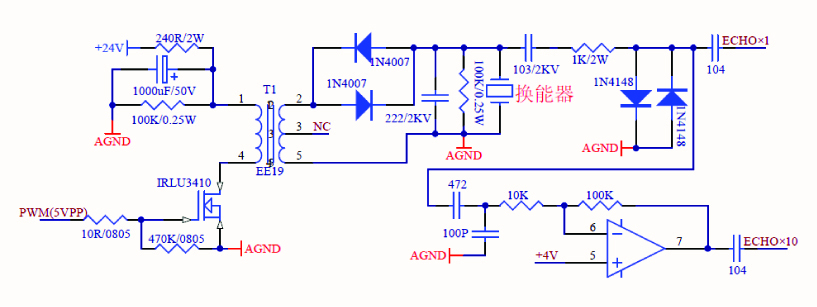

四、換能器的溫度傳感器原理圖，測試電路原理圖

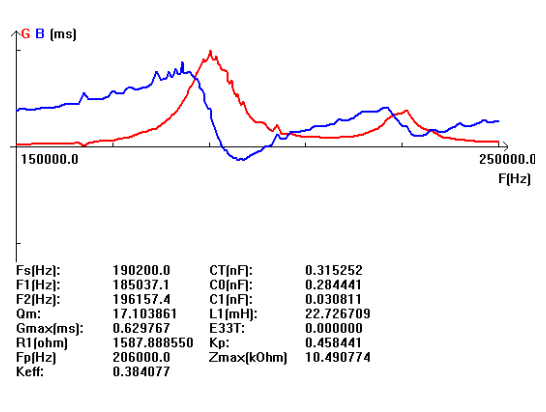

五、換能器的導納曲線圖

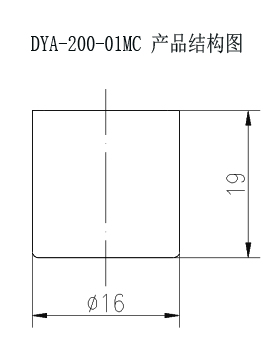

七、換能器的外形尺寸圖
