一、測量原理：

　　距離測量過程中，超聲波信號由超聲波探頭發出，經液體或其他固態介質反射后折回，由同一個探頭接收，測量超聲波發射到接收的時間差，從而實現物位的測量。聲波傳輸距離 L 與聲速 v 和聲波傳輸時間 t 的關系可用公式表示：

　　超聲波測距公式：L=1/2 vt

　　L：超聲波探頭距所測料面距離。單位：m;

　　v：經溫度補償后的聲速值。單位：m/s;

　　t：測量范圍內聲波的運行時間。單位：s

　　二、產品主要技術參數：

　　產品量程：50mm~1000mm(盲區：50mm)

　　產品分辨率：1mm

　　測量精度：±0.5%

　　重復性精度：±0.25%

　　工作電壓：10V~30VDC

　　啟動延時：<300ms

　　工作溫度：-20~60℃

　　產品具備多種輸出類型：

　　1、4～20mA 模擬量輸出

　　2、0～10V 模擬量輸出(帶載≥1k)

　　3、NPN 開關量輸出

　　4、常開 PNP 開關量輸出

　　5、標配 RS485 輸出(Modbus-RTU 協議)

　　三、測距傳感器在產品運用時，可以實現多種測量。

　　1、可以測量小體積的各類容器液體高度;(溫度不超過60℃，無蒸發介質)

　　2、測量傳感器到某個設備的距離;(避開傳感器的盲區范圍)

　　3、測量物體的位移程度，給控制設備提供信號;

　　4、測量特定裝置上物體的有無;

　　四、案例說明：

　　客戶需求：超聲波測距傳感器安裝到預設安裝位置支架上，在上部限位盤上方安裝一個反射板，超聲波經過測量安裝位置到反射板的距離，來判斷物體的位移程度。

　　選擇超聲波測距傳感器的優勢為：

　　1、產品測量精度高，可以達到測量值的±0.5%以內，通過產品線性補償后，可以實現幾乎零誤差值測量;

　　2、超聲波測距傳感器使用壽命長，可以實現長時間的測量;

　　3、模擬量、開關量、數字量多種輸出可供選擇;

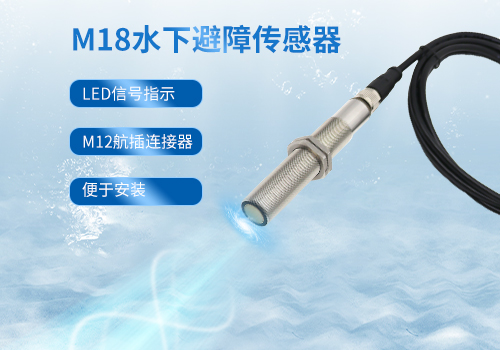

　　4、低成本維護：傳感器和線纜間采用航插設計，可支持快速更換;

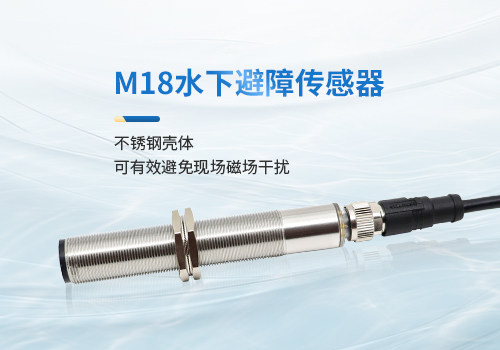

　　5、產品采用M18*1的不銹鋼螺紋鏈接方式，安裝方便快捷。

　　大禹電子產品主要四大類：工控儀表、工業傳感器、海洋設備、超聲波換能器。產品應用場景：超聲波測距，監測水位/流速/流量/泥位/水深等，水下通信/定位/避障。
